比例制御弁と従来型バルブの比較

多くの委託室では、議論は同じように始まります。「安定であるべき」というラインはそうではないのです。オペレーターは設定点の周りで圧力トレースが揺れているのを見て、アクチュエーターは常に修正しているように聞こえます。一方、配管ラックでは、バルブ本体が小さな開口部でわずかに「生きている」ように感じられます。これは流量が少なくΔPが高い時にのみ現れる不安定な振動です。現場のエンジニアは初期の症状をすぐに察知します。例えば、圧力差の変動、小さな流量の雑音、アクチュエータトルクの上昇、そして数か月後にはステムパッキングやシートの軽いウィープとしてシールの老化の兆候が初めて現れます。

まさにここで比例制御弁の評判が高まります。それは「より上級」だからではなく、ループに中間的な要素を与えているからです。全開と全閉を切り替える代わりに、流量を小さく繰り返し測定できるようになり、システムの機械的応力プロファイル全体が変わります。

はじめに

購入者が「比例制御弁は従来のバルブより優れているのか?」と尋ねるとき、実際の答えは「プロセスが何を罰するかによります」ということです。

プロセス変数(圧力、力、流量、シリンダー位置)が素早く反応すると、オン/オフ制御は繰り返しサイクルを作り出しがちです(強く開いて→オーバーシュート→強く閉じ→アンダーシュート)。基本的な制御理論のオン/オフ制御のノートでさえ、高速応答システムでは修正をスケーリングするのではなくトグル化するため不安定になることがあります。

プロセスがゆっくりで寛容な場合(単純な隔離、バッチ移送、緊急停止)、従来のバルブが最適な設計的選択です。メンテナンスが簡単で、トラブルシューティングも容易で、工場全体で標準化するのも安価なことが多いです。

比例弁コントローラーの仕組み

比例弁コントローラーの動作原理

比例弁は、小さな電気的変化が小さく予測可能な流量面積の変化に変換されるように設計されています。多くの比例空気圧/油圧設計では、スプールと計測のエッジにノッチやプロファイリングが施されており、「ミニットシフト」でステップチェンジではなく制御されたスロットル流量が生まれます。

そこで比例弁コントローラーが重要です。単に「開く」や「閉じる」信号を送るだけでなく、設定値に基づいてコイル電流(またはモーターの位置)を制御的に駆動し、クローズドループアーキテクチャではフィードバックを使って誤差を滑らかに減らします。あるコントローラーのデータシートは、購入者が重視する現実を示しています。コマンドとフィードバックは0–10Vまたは4–20mAに設定でき、コントローラーはバルブに比例した電流駆動を提供します。

よく統合された制御システムでは、コントローラー戦略とバルブ設計がペアになっています。一部の比例流量制御弁製品は、センサーや制御電子回路をバルブに直接統合しており、流量調整が給圧力変動や下流抵抗の変化に敏感になりにくいため、現場での「安定流量」がより現実的になります。

オン/オフ制御システムとの比較

オン/オフの操作はシンプルで、流れを通すか、それを遮るかのどちらかです。そのシンプルさは安全と隔離のために価値があります。しかし、プロセスが細かい制御を必要とする場合、オン/オフはリミットサイクルを生み出しがちです。システムが設定値を行き来し続け、唯一の補正が極端な補正しかないためです。

これに対し、比例制御は補正の振幅を減少させます。ハードウェアは圧力の急上昇が少なく、振動も減り、衝撃の繰り返しも少なくなります。そしてその機械的な違いが、時間とともに信頼性やメンテナンスの違いに変わります。

比例制御弁使用の利点

統合制御システムにおける利点

現場で働くエンジニアにとって、比例制御の「勝利」は落ち着いた傾向と機械的な驚きの減少として現れます。

衝突連鎖→典型的な原因→次のようになります。

高速なダイナミクス→繰り返しの圧力スパイクや微→振動、加速したシートやスプールの摩耗、応答の遅さとハンティングの増加→スクラップ率やダウンタイムの増加→、オン・オフのサイクルが起こります。

サーボ空気圧システムでは、比例指向弁は離散的なトグルではなく、制御された連続調整を可能にするため、最終制御要素として明確に位置付けられています。

「バルブ+ポジショナー」アーキテクチャを通じて比例的な挙動を実現することもできます。電気空気圧コンバーターの速報では、ミリアンペアの直流入力をノズル/フラッパーの配置を通じて比例的な空気圧出力に変換する方法を説明しており、電子指令をバルブの位置調整に比例した空気圧作用に変換するものです。

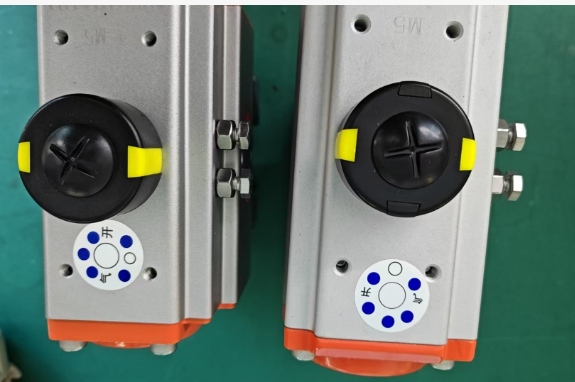

このアプローチは推奨サイトの製品スタックにもよく合致します。例えば、 YNTO YT1000電気空気圧ポジショナー は、アナログのDC 4–20 mAコントローラ出力を用いた空気圧回転アクチュエータの動作を目的としています。

さまざまな産業での応用

比例弁パッケージは、再現性が重要な場所、例えばテストベンチ、パッケージング自動化、制御ガス投与、サーボ空気圧、運動・力制御タスクなど、あらゆる場所で一般的です。

高速比例指向弁のデータシートは、PLCやモーションコントローラーへの直接インターフェースを強調し、このバルブクラスを線形比例制御性能に位置づけています。

従来のバルブ:長所と短所

従来のバルブを使うタイミング

従来のバルブは、実際の条件下では依然として優れています:

主な要件が絶縁、明確な故障状態、低複雑さであれば、オン/オフバルブが最も適していることが多いです。離散空気圧回路やパイロット機能も、依然として典型的なソレノイド領域です。

実用的なバルブ在庫を構築する購入者にとって、よくあるレイアウトは、離散ロジックやパイロット用のオン/オフソレノイド、そして本当に安定したスロットリングが必要な場合は制御バルブ(空気圧または電気)です。

推奨サイトでは、これらの「構成要素」が明確に整理されており、そのソレノイドカテゴリは離散的な行動への直接的な経路です。
彼らの制御弁カタログには調整流量側が提供されています。

従来のバルブシステムの欠点

従来のバルブは比例装置のように振る舞うと問題になります。ループは狩り、プロセスは揺れ動き、機械システムは罰せられる。

インパクトチェーン→原因→第二の原因はしばしば次のようなものです。

低開き時の圧力変動+スロットリング、トリム→微振動→長期的な摩耗→デッドバンド/スティクションの増加→応答遅延、オペレーターの介入が増えました。

だからこそ、「タイトシャットオフ」や確認された漏れ挙動が重要であり、特にシート漏れが安定性やエネルギー使用に影響を与える制御弁ではなおさらです。

ケーススタディ

比例制御弁の成功した実装

この分野でよく見られる成功パターンはサーボ空気圧配置です。オン/オフ構造では振動なしに安定した中間状態を保持できませんが、比例指向バルブは可能です。

もう一つの成功例は「専用の比例弁なしの比例弁」で、制御弁と4〜20 mAで供給される電気空気式ポジショナーを組み合わせることです。推奨サイトの製品ページには、4〜20 mA入力で空気圧アクチュエーターを操作するポジショナーと、正確な流量・圧力制御のために設計されたスリーブガイド制御バルブの両方が説明されています。

従来のバルブ使用から得られた教訓

多くのトラブルシューティングログでは、「従来のバルブは悪い」という教訓ではありません。「従来のバルブはしばしば快適な範囲外で使われる」という教訓です。

もしプロセスに比例的な挙動が必要で、プラントがオン/オフの解決策を強制した場合、制御ループはより頻繁にサイクルすることでその役割を果たしようとします。プラントは摩耗、不安定性、そして最終的には漏れによって報酬を得ます。

だからこそ、成功するチームは早い段階で2つのことをします。1つは受け入れ基準(漏れクラス、応答帯、許容される発振)を定義し、前提ではなく認められた基準に基づいて適合を検証することです。

結論

ベストプラクティスの推奨事項

比例制御バルブと従来型バルブのどちらを選ぶ際、最もクリーンな購入方法はループ要件から始め、ハードウェアと検証をマッチングすることです。

安全性およびコンプライアンスの観点からは、バルブの種類に関わらず圧力境界の完全性や試験規律が重要です。ASMEはB16.34を、圧力・温度定格、材料、NDE要件、試験、一般的なバルブ構造のマーキングをカバーしていると説明しています。API 598には検査および圧力試験の要件が含まれており、特定のシール構成における検査中の漏れ受容の期待値を定義しています。ISO 5208は、圧力境界の完全性と閉鎖の厳密性を確立するための検査および試験を規定しています。DIN/EN環境での生産圧力試験において、EN 12266-1は産業用金属弁の試験手順および受け入れ基準を提供しています。

制御バルブのシャットオフの期待に関しては、ANSI/FCI 70-2シート漏れクラスが実用的な調達言語です。業界の概要では、6つの漏れ分類と試験手順/最大許容漏れを定義しています。

材料の選択は習慣ではなく、失敗モードに合わせて行うべきです。316/316Lステンレスは耐食性に広く使われており(モリブデンは塩化物環境でのピッティングや割れ目抵抗性を向上させます)。デュプレックスグレードは塩化物応力による腐食割れに対して高い耐性を持ち、一般的なオーステナイト系ステンレス鋼の約2倍の強度を持ちます。これは腐食と機械的余裕の両方が関係する際に重要です。シーリングに関しては、EPDM/FKMの性能は温度と濃度に大きく依存し、適合性は推測ではなく工学的なチェックとして扱うべきです。PTFEベースのシールは高い化学耐性を持つことが多いため、PTFEは厳しいまたは攻撃的なサービスシーリング選定で繰り返し現れます。

最後に、推奨サイトで実用的な購入経路を求める場合、これらの内部商品ページは最も一般的な「購入意向」ルートに合致しています:

調整業務には、全体のコントロールバルブファミリーから始めることができます。
電気変調が必要な場合、電気制御弁ラインと電動単座制御弁は4〜20 mAの調整に合わせてギアが調整されます。
空気圧調整(特に安定性や低振動が重要な場合)については、空気スリーブ制御バルブのページに仕様方向と信号オプションが記載されています。
電子制御出力を空気圧アクチュエーターに橋渡しするには、YT1000電気空気圧ポジショナーが直接リンクとなります。

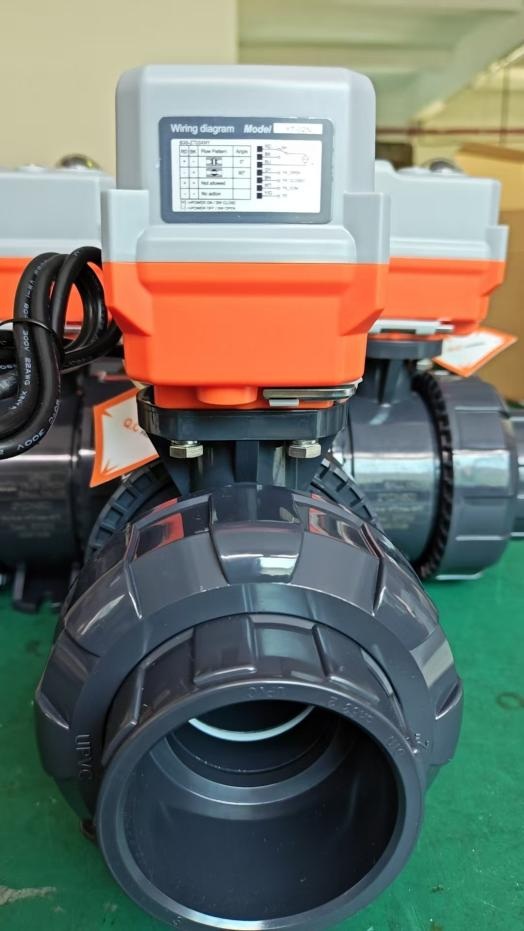

アクチュエーションプラットフォームの標準化のために、電気アクチュエータカテゴリはアクチュエータファミリーのビューを提供します。
そして、離散的なパイロット/論理動作においては、ソレノイドバルブのカテゴリーが依然としてコアとなる構成要素です。
