水処理システムにおける真空条件:バルブ選択と一般的な解決策

生水のトランスファーポンプはフィルターの逆流時に作動します。モーターは止まりますが、水柱は落ちるメインの下へと流れ続けます。最寄りの頂上では複合計が0以下に下がります。数秒後、パイプが震え、逆止弁が金属音とともに閉じる。再起動時、ストレーナーは清潔なものの、ポンプの近くで砂利のような音が聞こえます。

これらは水草によく見られる警告サインです。空気が高い場所に閉じ込められている場合、フロートが引っかかる場合、またはラインが吸気口の反応よりも速く真空に入っている場合もあります。エンジニアはまた、不安定な差圧、低流量振動、上昇するアクチュエータトルク、または湿ったシートに気づきます。放置すると、短い過渡現象がカラム分離、キャビテーション損傷、配管崩壊、または生産停止のジョイント漏れに発展することがあります。

水処理システムにおける弁の選択がキャビテーションやパイプライン損傷の防止に役立つ方法

水処理ソリューション入門

水処理プロセスの概要

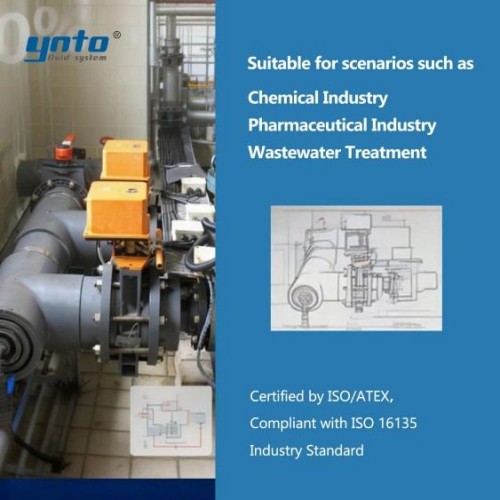

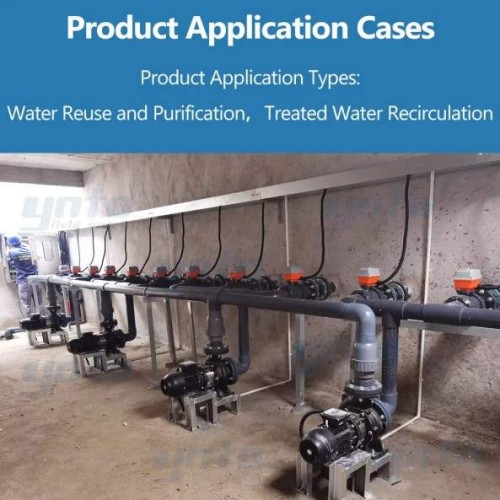

処理場には一つの均一な水道サービスはありません。吸気ラインは砂利を運びます。投剤スキッドは濃縮化学物質を扱い、フィルターはサービスとバックウォッシュを交互に使います。清水ポンプは長い本管に水を供給します。廃水管理システムには固形物、生物ガス、硫化水素が加わります。流れの方向、静止ヘッド、ポンプの作業時間は1サイクル内で複数回変更されることがあります。

反真空戦略はこれらの変化に従う必要があります。パイプの直径だけで選ばれたバルブは、排水時に空気を取り込みすぎたり、給水時に空気を強引に排出しすぎて、ポンプ、シール、機器、サポート機器の圧力が変化することがあります。

パイプラインインフラの重要性

パイプラインインフラはエネルギーを蓄えます。ポンプが停止すると、流動する液体は続き、速閉バルブが下流のカラムを分離することがあります。局所圧力が蒸気圧を下回ると空洞が形成されます。その後の崩壊は金属を傷つけ、サージを生み出します。持続的な大気圧下でも真空用に設計されていないパイプが歪むことがあります。

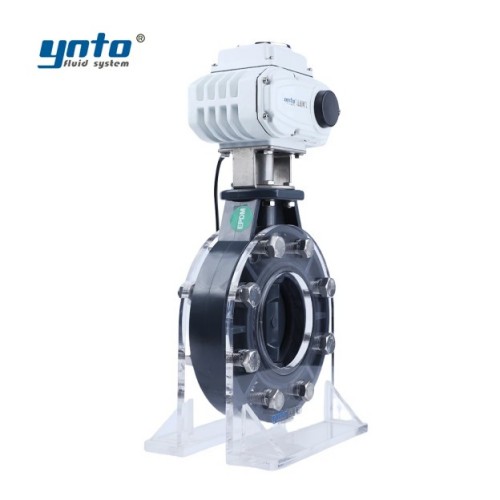

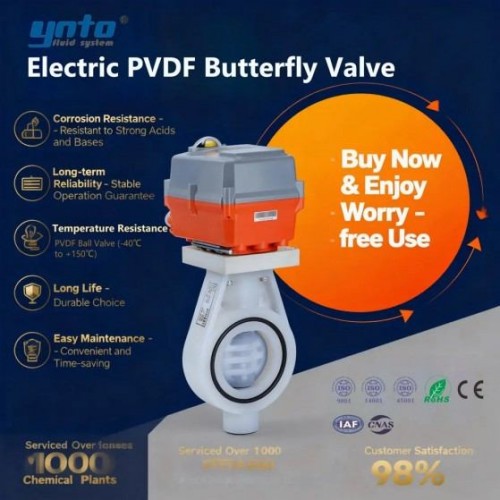

大きな絶縁バルブはその過渡現象に影響を与えます。適切なサイズの電動フランジバタフライバルブを水処理 用に用いれば、複数のシートオプションを備えたDN50-DN800対応サービスで低損失自動遮断が可能です。その終了時期はサージ調査から決まるはずです。速いことが必ずしも安全とは限りません。

流体移動システム
における真空条件のバルブソリューション バルブが真空と負圧の管理を助ける方法

空気/真空弁はラインが空のときに開いています。充填時には大きな開口部がバルクエアを排出します。上昇する液体はフロートを持ち上げ、出口を閉じます。もし後に圧力が大気圧を下回ると、フロートは下がって空気を取り込みます。これにより外部から内部への差圧が制限され、崩壊や制御不能なカラム分離が減少します。

試運転中は接続サイズが決定的な数値ではありません。エンジニアは許容圧力差で必要な流入と流出を容量曲線と比較します。ポンプのトリップ、ラインの破損、急速な排水、バルブ閉鎖を許容負圧に対してモデル化します。小さめのオリフィスは開きますが、十分な空気を通せません。大きな出口は空気を非常に速く放出し、戻る水が閉じるフロートに当たって衝突を引き起こすことがあります。

バルブも大気からのクリーンアクセスが必要です。そのスクリーン付きのフード、ベント、またはチャンバーは浸水や詰まりを防いでいます。飲料サービスには衛生上の承認が必要な場合があります。下水処理では、密閉された部屋への排出ではなく、硫化水素の通気経路や臭気制御が必要になることがあります。

真空条件下のバルブソリューションの種類

エアリリースバルブは、小さなオリフィスを使ってポケットを排気し、メインは加圧されたままです。空気/真空弁は、充填時と排水時の吸入に大きなオリフィスを用います。コンビネーションバルブは両方の機能を行います。廃水バージョンは、浄水機構が下水に汚染を引き起こす可能性があるため、一般的に通路やフラッシュアクセスが広くなっています。

空気を取り込むためだけに設計された真空ブレーカーは、排気が他の場所で処理される場合に有用です。逆止弁ではありません。ANSI/ASMEフランジスイングチェックバルブ はポンプ停止後に逆流液体の流れを止めることができますが、負圧を解放するための空気を供給することはできません。逆止弁閉鎖、柱減速、空気弁応答を同時に評価する必要があります。

パイプラインの完全性管理におけるキャビテーションの影響

キャビテーション現象の概要

局所絶対圧が蒸気圧を下回るとキャビテーションが始まります。蒸気空洞は高圧に移動して内側に崩壊します。オペレーターはその音をポンプや制御弁の中の砂利のようなものと表現します。繰り返される崩壊は、通常の腐食の広範な喪失とは異なり、鋭い縁の穴を生み出します。

反バキュームバルブは、急速な排水、ポンプのトリップ、または分離したカラムによって引き起こされる真空という一つの経路をこの状態に落とします。過度なスロットリング圧力低下、ポンプ吸引ヘッドの不備、インペラー作動点の悪さによるキャビテーションは解決しません。過渡圧力データ、NPSHレビュー、損傷位置がメカニズムの分離に役立ちます。

キャビテーションがパイプラインシステムに与える影響

ダメージチェーンは短い。ポンプが作動し、慣性で水が頂上を越えて運ばれ、圧力が崩壊し、蒸気空洞や分離した柱が発生します。コラムが再び接合すると、圧力上昇がガスケット、シャフト、アンカー、計器に荷重をかけます。フランジ漏れは多くの出来事の後に現れることがあるため、時折のバン音は通常ではありません。

閉じ込められた空気は別の鎖を作ります。ポケットは流量面積を減少させ、ヘッドロスが上昇し、ポンプは効率領域から離れていきます。エネルギー使用量の増加、測定値の変動、吸引や放出条件がキャビテーションに近づくことがあります。空気を抜くことで容量は回復しますが、ポンプや制御バルブのサイズの不適切な状態は改善しません。

流体輸送システムの強化

適切なバルブ選択の利点

良い選択は空気が高所を塞がず、メーターを歪めず、揚水ヘッドを増やすため、油圧効率を向上させます。負圧を制限することでパイプラインの健全性を保護します。目的は制御された過渡現象であり、利用可能な最大のバルブではありません。

問い合わせには、パイプラインプロファイル、直径、材料、壁クラス、圧力、充填・排水率、ポンプ曲線、逆止弁挙動、流量、温度、固形物またはガス含有量を記載してください。許容真空時間と充填時間を明記してください。これらの入力は、一時的な解析を通じてバルブの種類、空気容量、閉鎖挙動、位置を定義します。

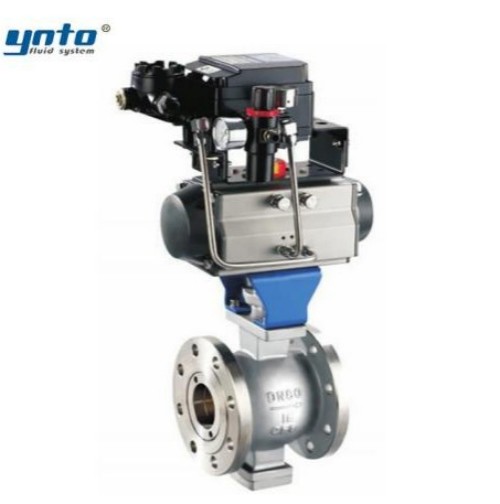

固形物を含む廃水変調の場合、 空気圧式V型制御ボールバルブ はせん断Vポートを提供しますが、トリムや圧力降下は依然として侵食やキャビテーションのチェックが必要です。素材の相性も重要です。市の水道にはFBEコーティングされたダクタイルアイアンが一般的です。316Lは多くの処理用途に適しており、デュプレックスやスーパーデュプレックスは重度の塩化物に適している場合があります。EPDM、FKM、PTFEはそれぞれ異なる温度と化学的限界を持っています。炭素鋼や合金鋼はFBEやハラー保護が必要で、コーティング期間は管理されます。

材料の選択は耐食性だけで終わるものではありません。低温はエラストマーの回復を妨げ、温かい塩素入り水は膨張や硬化を加速させることがあります。炭素鋼および合金鋼のボディには、定められた耐食許容度と、エッジ、排水口、ファスナーでのコーティング検査が必要です。飲料用システムでは、エラストマー、コーティング、潤滑剤は地方自治体の承認が必要です。次亜塩素酸塩やスラッジのサービスにおいては、実際の濃度や固形物データが広範な物質系ラベルよりも重要です。

ケーススタディ:成功した導入

ポンプ場の先に頂点がある浄水本管を考えてみてください。パワーダウンは負圧とハードリスタートサージを引き起こします。モデルは空気の取り込みが不足していることを示しています。適切なサイズのコンビネーションバルブ、協調された逆止弁閉鎖、そしてより遅い下流の絶縁により、配管内への圧力が維持されます。改善は一つの要素ではなく、システムの対応から来ています。

下水のフォースメインでは、サウンドポンプがあっても流量損失や騒音が再発します。検査で、汚れたエアバルブと腐食性ガスポケットが見つかりました。下水・サービスコンビネーションバルブとフラッシュアクセスが空気管理を回復します。安全な換気とサービス隔離により、曝露が減少します。これらは代表的なシナリオであり、性能保証ではありません。

補完的な解決策としての圧力制御弁

水処理における圧力制御の重要性

圧力制御バルブは正圧側を管理します。これらはフィルターフィードの安定化、機器の保護、または高い供給圧力の低下に役立ちます。トリムの選択が不十分だと別の問題が生じます。差圧が過剰になるとジェット速度が上昇し、局所圧力が蒸気圧を下回り、キャビテーションがプラグやケージ、下流のパイプを侵食します。

エンジニアはしばしばローオープの振動を最初に感じます。コントローラーはハントをし、プラグは繰り返し微細な動きをし、ガイドは摩耗し、反応は遅くなります。バルブが座席近くで動作するため、オーバーサイズ化はよくあります。正しいCv、レンジアビリティ、最小流量、段階的な減少、アンチキャビテーショントリムの方が、ラインサイズのマッチングよりも重要です。

適切なクリーン液体サービスのために、 スパンクラス="17">自己操作式圧力制御弁 はプロセス圧力を使ってトリムを位置づけ、外部電源なしで上流または下流の圧力を調整できます。圧力範囲、材料、漏れクラス、動的挙動を確認してください。空気/真空装置を補完します。それは一つの代わりにはなりません。

アンチバキューム技術との統合

積分は、ポンプ慣性、逆止弁の力学、制御バルブの移動、アクチュエータのタイミング、空気容量、パイプの弾性、そして標高を含む一つの過渡モデルから始まります。始動、予定停止、停電、緊急閉鎖、排水、給油をテストします。圧力弁は正圧を制限します。空気/真空弁は負圧を制限します。

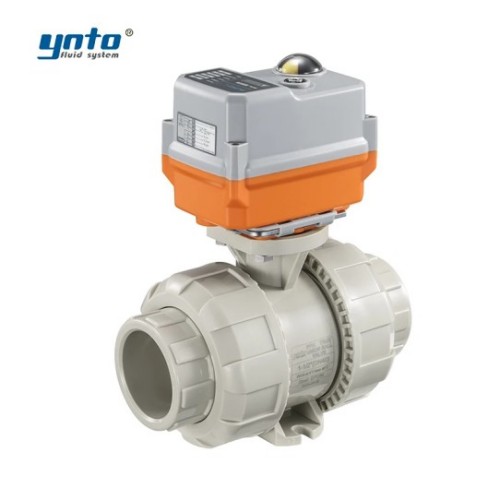

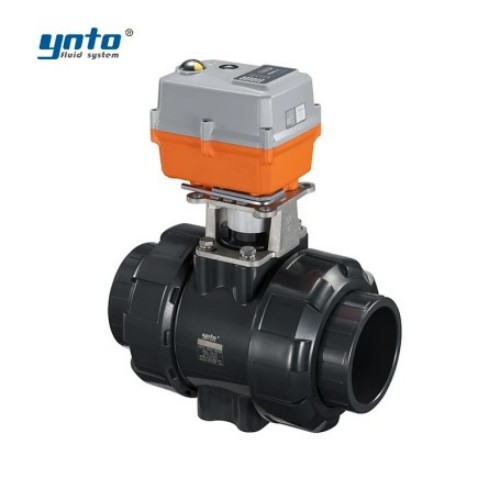

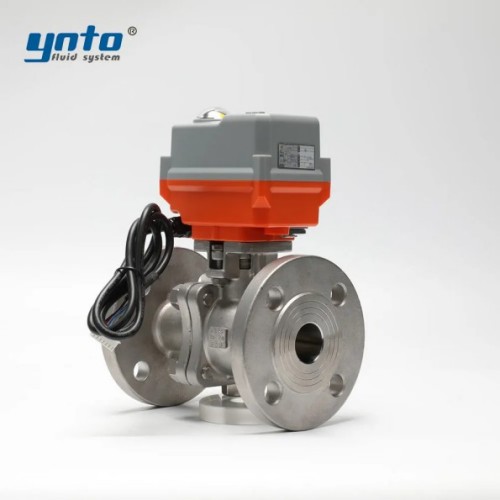

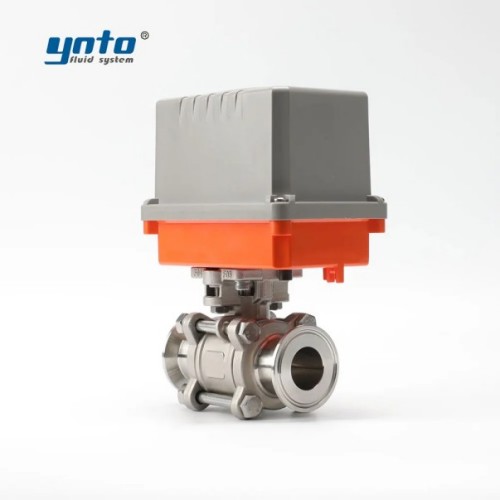

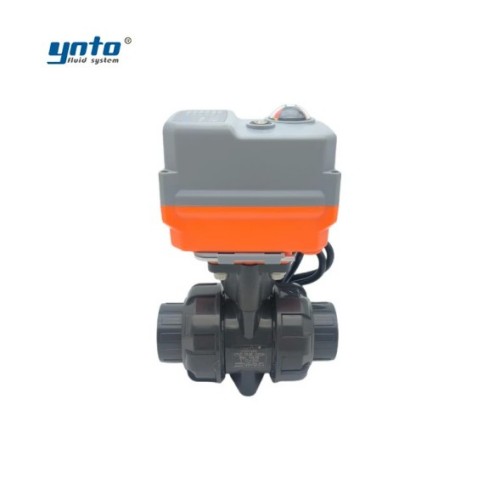

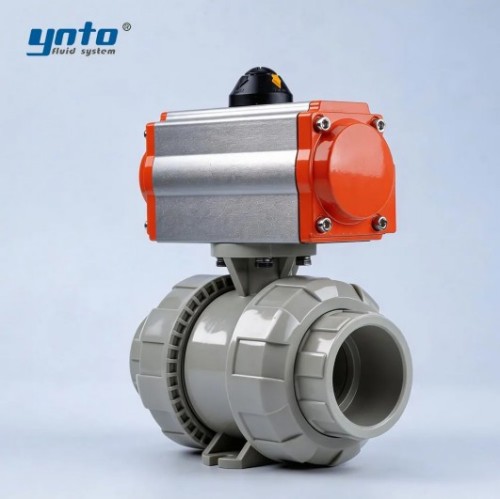

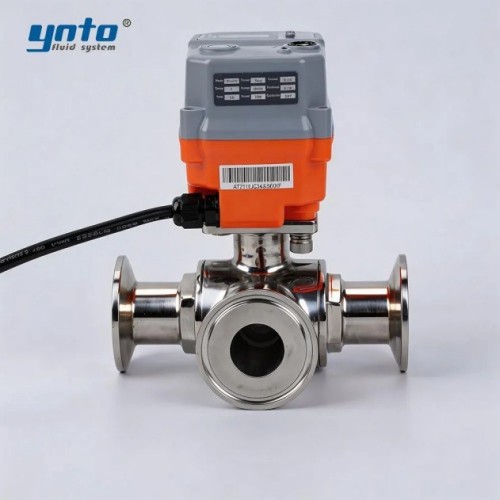

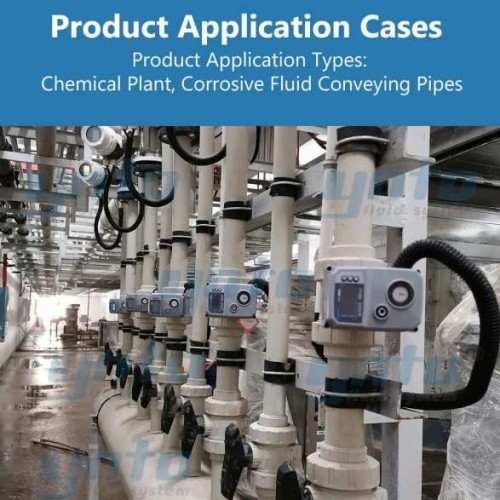

Automationは証拠を追加します。頂上時の圧力伝達器、バルブ位置のフィードバック、ポンプの状態、振動、チャンバーレベルをトレンド化できます。電気弁や空気圧アクチュエーターには、設計されたストロークタイムと故障位置が必要です。ダイアフラムバルブはアクチュエータを投与薬品から隔離します。ボールバルブは枝の隔離を提供し、バタフライバルブは大型メインに経済的です。それぞれが異なる問題を解決します。

設置とメンテナンスのベストプラクティス

効率的なセットアップのためのガイドライン

高所、勾配変化、長い傾斜、ポンプ排水口、急速絶縁の下流、排水の影響を受ける場所に空気バルブを設置します。最終的な間隔は水理プロファイルと過渡試験に従って行われます。別の向きが承認されない限りバルブは垂直に保ち、ライザーのサイズは設計の空気の流れに合わせて調整してください。

サービス隔離を提供し、保護が誤って解除されないように、ロックまたは監視された状態で開けています。チャンバーには排水、換気、洪水・霜の防護、作業クリアランスが必要です。下水処理ユニットは安全な洗浄および換気の取り扱いも必要です。メインバルブとエアバルブの間に制限付きの継手は避けてください。

標準をスコープごとに割り当てます。ANSI/AWWA C512は、水道および下水の放気バルブ、空気/真空バルブ、およびコンビネーションバルブについて扱っています。DIN EN 1074-4は給水空気バルブの適合性と検証試験を扱っています。ASME B16.34は、適用される金属弁の等級、材料、試験、マーキングを規定する場合があります。ASME B16.5は指定されたフランジをカバーしています。API 598およびISO 5208は産業用バルブ検査および圧力試験の枠組みを提供しますが、空気容量やサージ保護を証明するものではありません。発注書にはエディション、コーティング、テスト、漏れ受理、証明書の記載が必要です。

定期的なメンテナンスの注意事項

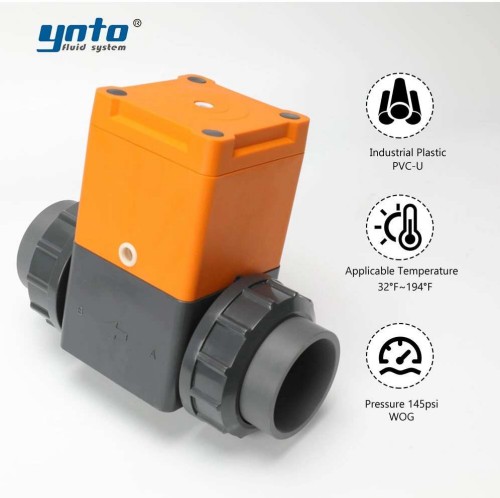

バルブは無傷に見えても利用できないことがあります。エンジニアは漏れ、スクリーン、フロートの動き、通気口、コーティング、腐食、浸水、サービス隔離位置をチェックします。耐腐食性UPVCダイアフラムバルブ は、処理スキッド上の適合化学物質流を制御できますが、その圧力、温度、ダイアフラム、メディアの適合性はメインラインの防真空機能とは別です。廃水固形物は、カレンダーが示すよりも頻繁にフラッシュが必要になることが多いです。

メンテナンスはプラントロックアウトと密閉空間ルールから始まります。分離、減圧、ゼロ圧力の確認、有害な液体の排出、圧縮空気や硫化水素の管理を行ってから本体を開けてください。コンセントの上に立ったり、加圧されたカバーを緩めたりしないでください。サービス終了後、指定された検査を完了し、徐々に再開し、発見された状態および復帰時の測定値を記録します。

シールの老化はもう一つの因果的な手がかりを提供します。消毒剤への曝露と温度サイクルによって、不適合なエラストマーが硬化します。浸透が始まります。その結果、堆積物は粘着性を増幅させます。実際の濃度と温度からEPDM、FKM、またはPTFEを選択すると、その配列が中断されます。飲料サービスの承認は引き続き義務です。

結論

パイプラインの整合性管理の未来

パイプラインの整合性管理の次のステップは、過渡分析と運用データ間のより良い接続です。高速圧力ロングは負圧を生み出す事象を特定します。バルブ位置およびポンプ電流の傾向は、閉鎖や空気結合の変化を示します。診断はサージが損傷を引き起こす前にメンテナンスを指示します。

将来の水処理ソリューションは、サイズの空気バルブ、圧力制御バルブ、逆止弁、アイソレーション、アクチュエータ、モニタリングを組み合わせるでしょう。デジタルツールは可視性を向上させますが、容量、安定したクロージング、適切な資材、アクセス、そして検証可能なメンテナンス計画が依然として基本です。

環境への影響に関する最終的な考察

効果的な空気管理は機器の寿命以上のものを支えます。崩壊や継手の破損を避けることで、水の損失、廃水の排出、掘削、交換材料の減少が軽減されます。閉じ込められた空気を取り除くことで、ポンプの揚水頭とエネルギー消費が減少します。安全な排気経路により、腐食性ガスが人から遠ざかり、この発電所は環境保護装置の一部となっています。

調達の場合は、媒体、パイプラインプロファイル、圧力履歴、ポンプデータ、充填・排水ケース、空気容量要件、材料、アクチュエータロジック、規格を送信してください。YNTOはその後、専用の空気/真空ソリューションの周りに、補完的な制御、隔離、チェック、ダイアフラム、ボール、バタフライバルブを構成できます。これにより、1つのバルブですべての過渡現象が解決されると主張することなく、油圧効率を守ります。
